Un revestimiento aislante térmicamente conductor es un material base aislante funcional que proporciona protección dieléctrica de alto voltaje y una superficie de montaje plana, con la conducción térmica como beneficio secundario. A diferencia de un material de interfaz térmica (TIM), no puede eliminar los espacios de aire interfaciales por sí solo, por lo que se aplica junto con una capa de TIM en lugar de como un reemplazo independiente.
La demanda de materiales de interfaz térmica ha aumentado considerablemente junto con el auge de la informática de IA, con informes de que incluso Nvidia está evaluando materiales térmicos a base de diamante para sus chips de mayor potencia. En medio de este crecimiento, ha entrado en el mercado una categoría más nueva, el revestimiento aislante térmicamente conductor, que con frecuencia se confunde con un sustituto directo de TIM.
Los dos materiales sirven para diferentes trabajos. Un TIM, como una almohadilla térmica o grasa, es un relleno de interfaz puro cuya tarea principal es eliminar el espacio de aire entre dos superficies de contacto. Un revestimiento aislante térmicamente conductor es un sustrato aislante funcional: su valor fundamental es el aislamiento de alto voltaje y una base aplanada para el dispositivo o disipador de calor. Una vez curada, la superficie del recubrimiento todavía presenta picos y valles microscópicos, por lo que aún se requiere una capa de TIM encima para lograr una transferencia de calor eficiente a nivel del sistema.

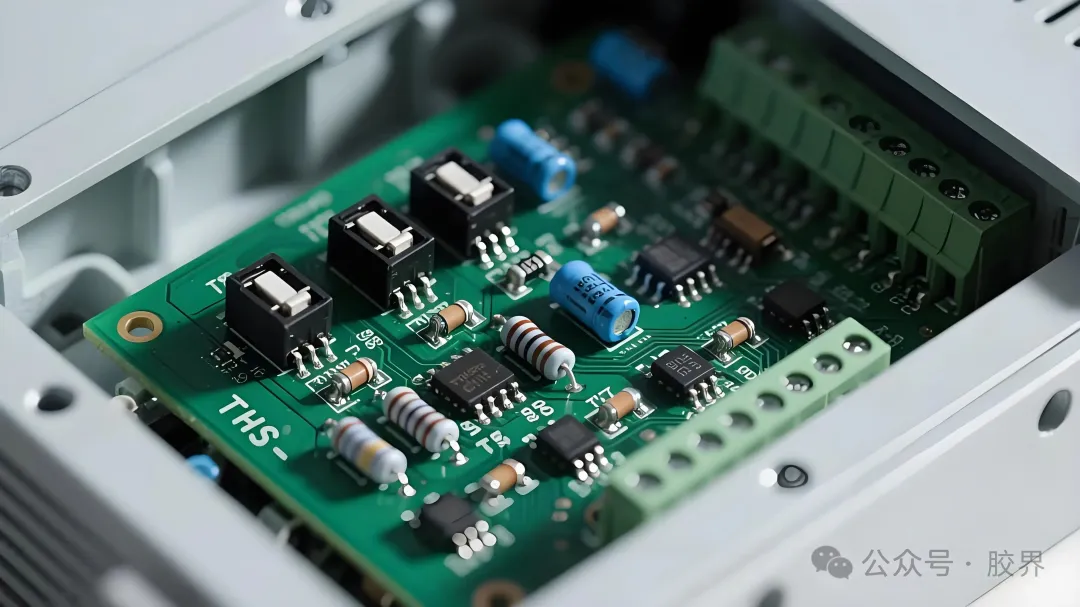

Antes de que la tecnología de montaje en superficie se convirtiera en estándar, los dispositivos de alimentación utilizaban paquetes de orificios pasantes como la serie TO. El calor viajó desde el chip a través de un marco de metal, a través de los pines, a través de la PCB y finalmente a un disipador de calor externo.
Los materiales de interfaz térmica todavía eran primitivos en esta etapa. Los ingenieros confiaron en una simple grasa térmica a base de silicona rellena con partículas ordinarias de óxido de zinc u óxido de aluminio, principalmente para aislar más que para difundir el calor. Los niveles de potencia del dispositivo eran lo suficientemente bajos como para que una resistencia térmica del paquete TO de 50 a 80 grados Celsius por vatio todavía fuera aceptable, a pesar de que las secciones transversales delgadas de los pines creaban una alta resistencia y dejaban poco espacio libre a medida que aumentaban las corrientes.

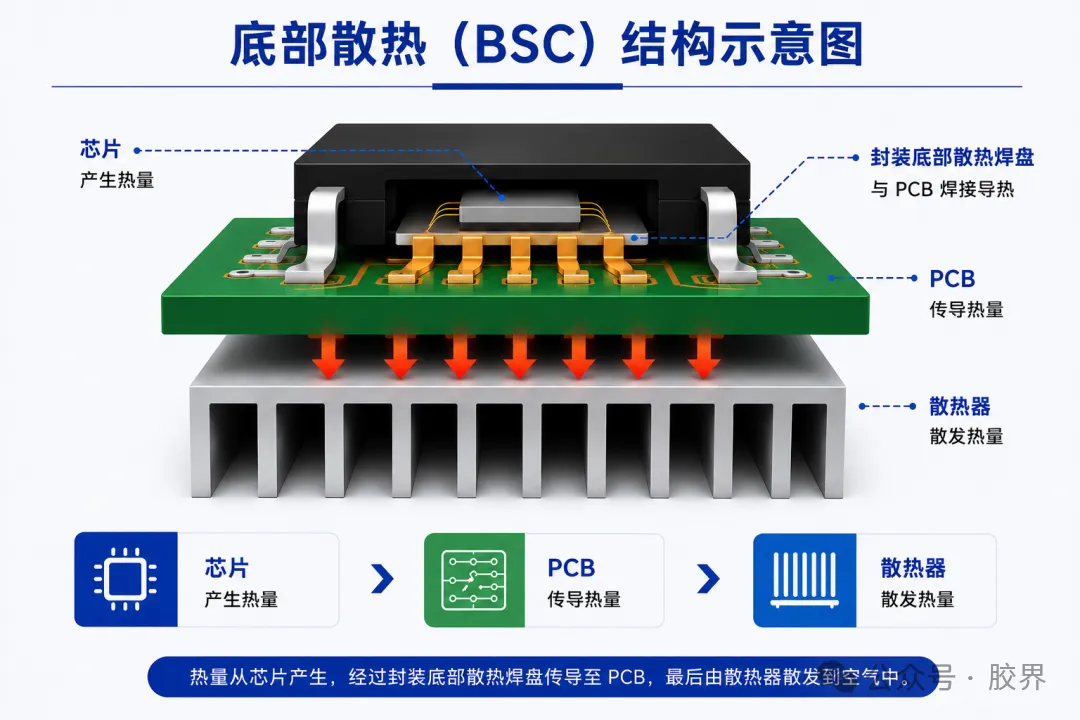

A medida que las fuentes de alimentación conmutadas y los variadores de motor aumentaron la densidad de potencia, la industria pasó a la refrigeración inferior (BSC), utilizando la propia PCB como disipador térmico de primera etapa. Esta arquitectura dominó el embalaje de energía durante aproximadamente veinte años a lo largo de tres generaciones.
Paquetes como D2PAK y TO-263 llevaron el terminal de drenaje directamente a una gran almohadilla metálica expuesta en la parte inferior del paquete, creando una ruta térmica directa del chip a la PCB. Esto introdujo la PCB en el sistema de refrigeración por primera vez, aunque la propia conductividad de la PCB, aproximadamente de 0,3 a 1,5 W/m·K, se convirtió rápidamente en el nuevo factor limitante.
Para reducir la resistencia y la acumulación de calor de los cables de unión delgados, fabricantes como Infineon introdujeron la tecnología de clip de cobre en líneas como OptiMOS, reemplazando las uniones de cables en el terminal de origen con un clip de cobre grueso que funcionaba como una ruta de calor secundaria al tiempo que aumentaba la capacidad de corriente.
Los diseños posteriores combinaron paquetes de dos filas más compactos con PCB multicapa de cobre grueso enterrado para exprimir más conductividad de la placa. El techo térmico inherente de la PCB se mantuvo, las rutas de calor se volvieron más tortuosas y las grandes zonas de exclusión obligatoria en la parte inferior de la PCB trabajaron en contra de la miniaturización.
La tecnología TIM maduró al ritmo de estos paquetes. La grasa térmica estándar se volvió omnipresente, los materiales de cambio de fase comenzaron a usarse como una opción sólida a temperatura ambiente que se ablanda entre 45 y 60 grados Celsius para una mejor conformidad de la superficie y una conductividad de 5 a 10 W/m·K sin bombeo, y las almohadillas térmicas construidas sobre bases de silicona o acrilato con rellenos de alúmina o nitruro de boro alcanzaron de 6 a 16 W/m·K a medida que aumentaba la carga de relleno.

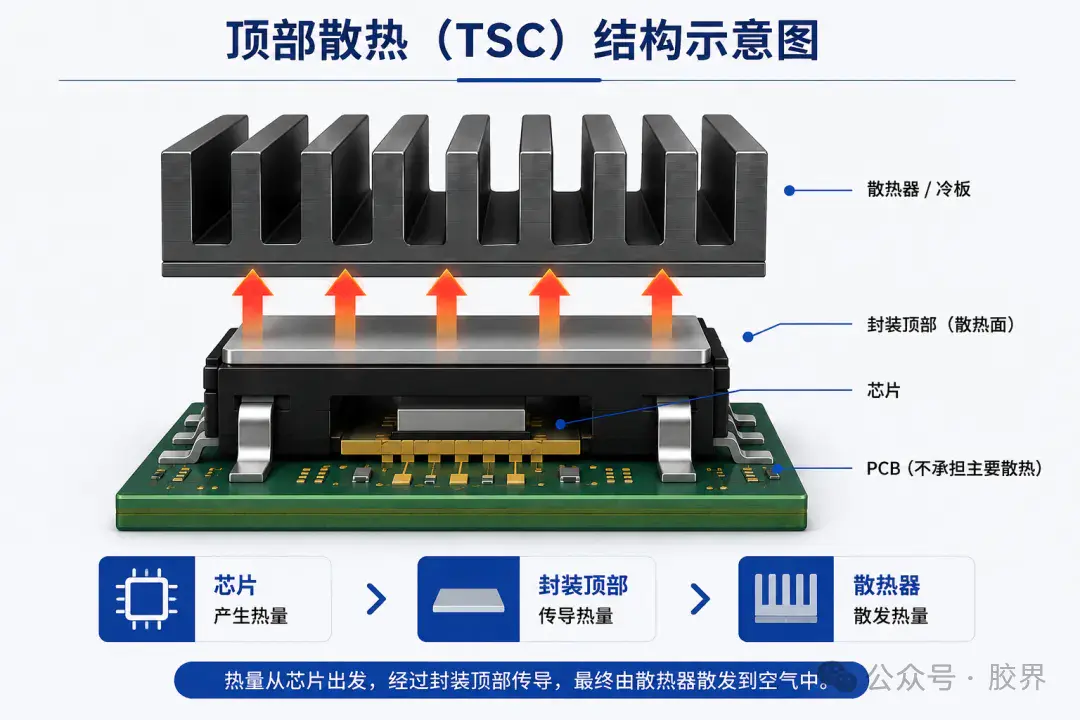

El auge de los dispositivos de carburo de silicio (SiC) y nitruro de galio (GaN), con sus mayores velocidades de conmutación, tensiones nominales y densidades de potencia, expuso los límites del enfriamiento del lado inferior. La respuesta de la industria fue el enfriamiento por la parte superior (TSC): una placa de metal expuesta en la parte superior del paquete se conecta directamente a un disipador de calor o una placa fría, evitando por completo la PCB.

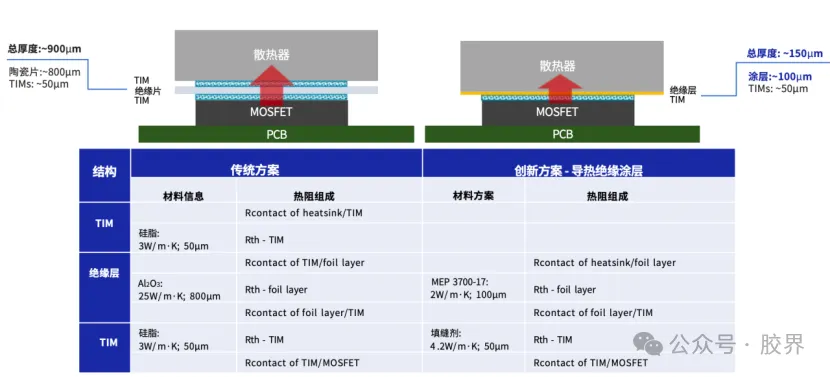

Para simplificar este sándwich, la industria desarrolló un revestimiento aislante termoconductor epóxico a base de agua como un material integrado de aislamiento más conducción. El objetivo es reemplazar una capa de TIM y una lámina aislante de cerámica con un solo revestimiento, produciendo una nueva ruta de calor: chip, una capa de TIM, revestimiento aislante térmicamente conductor de la parte superior y luego la placa enfriada por agua o el disipador de calor.
| Atributo | Pila de sándwich de cerámica | Revestimiento Plus TIM Stack |
| Capas de interfaz | Grasa, lámina cerámica, grasa. | Una sola capa de TIM más revestimiento |
| Espesor total | 800 μm o más | 100 a 250 μm |
| Enlace al disipador de calor | Contacto fisico | enlace químico |
| Riesgo de agrietamiento frágil | Presente en cerámica | Evitado con matriz epoxi. |
| Cobertura superior irregular | Limitado por lámina rígida | Cobertura total mediante recubrimiento por pulverización |
Un revestimiento aislante térmicamente conductor no sustituye a un TIM. Optimiza la capa de aislamiento para que el TIM que lo acompaña pueda ser más delgado, más confiable y adaptarse mejor a la interfaz que llena.
Desde 2022, a medida que las plataformas de vehículos eléctricos de 800 V crecieron, los envases TSC alcanzaron la madurez de producción en masa junto con la tecnología de recubrimiento epoxi a base de agua. La serie MEP 3700 de MEPCOAT es un producto representativo, que combina una conductividad térmica de 2 W/m·K con 3000 a 6000 V de aislamiento de alto voltaje, fuerte adhesión interfacial y confiabilidad de grado automotriz en una sola capa.
Más allá de la validación de grado automotriz a través de miles de ciclos de temperatura y 96 horas de exposición a niebla salina, estos recubrimientos admiten un control preciso del espesor: una sola pasada puede depositar tan solo cinco micrones, o ciclos sucesivos de rociado y curado pueden acumularse hasta un espesor objetivo evitando al mismo tiempo las burbujas y los huecos que de otro modo afectarían el rendimiento del aislamiento.
Cada etapa de esta historia, desde el enfriamiento natural por orificio pasante hasta dos décadas de enfriamiento en la parte inferior y el enfriamiento actual en la parte superior con revestimiento aislante térmicamente conductor, sigue la misma lógica subyacente: acortar la ruta del calor, reducir el número de interfaces, equilibrar el aislamiento con la disipación de calor y adaptarse a dispositivos más pequeños. A medida que se extiende la adopción del SiC y las plataformas de voltaje de los vehículos superan los 800 V, los límites de las almohadillas multicapa y las láminas cerámicas se vuelven más difíciles de ignorar, y el emparejamiento de recubrimiento más TIM está surgiendo como el camino práctico a seguir para unidades de propulsión eléctrica compactas y de alta densidad de potencia.
No. Un recubrimiento aún deja irregularidades microscópicas en la superficie después del curado, por lo que sigue siendo necesario un TIM como grasa térmica o una almohadilla térmica para llenar el espacio de aire interfacial final.
Los dispositivos de banda ancha cambian más rápido, funcionan a mayor voltaje y contienen más energía en un espacio más pequeño que las piezas de silicio heredadas, y el enfriamiento de la parte inferior a través de la PCB ya no puede seguir el ritmo del calor que generan estos dispositivos.
El recubrimiento forma un enlace químico con la superficie del disipador de calor en lugar de depender del contacto físico, y su matriz epóxica no tiene riesgo de agrietamiento por fragilidad de la cerámica, por lo que resiste mejor las vibraciones y ciclos térmicos de grado automotriz.
Sí. Debido a que se aplica mediante aspersión en lugar de como una lámina precortada, puede envolver completamente superficies curvas, ranuras y pequeñas geometrías de dispositivos de enfriamiento en la parte superior en un solo paso del proceso.
